精密陶瓷，尤其是先進結構陶瓷，憑借其優良的物理和化學性能，成為半導體製造產業鏈中的重要組成部分之一。精密陶瓷應用覆蓋芯片製造、測試、封裝等多個環節。在半導體工藝中，對材料的純度、耐熱性、耐磨性、耐腐蝕性以及電絕緣性有特定的要求，而精密陶瓷的性能恰好能匹配這些需求，為半導體製造提供支持。

         在半導體設備製造中，精密陶瓷部件的應用貫穿多個核心工序。在矽片製造環節，矽片拋光機需依賴氧化鋁陶瓷或碳化矽陶瓷製成的拋光頭、承載盤，這類陶瓷的高硬度與耐磨性可保證矽片拋光過程中的平整度與一致性，避免因部件磨損影響矽片精度。進入熱處理工序後，外延爐、氧化爐、擴散爐等設備會采用氮化矽或氮化鋁陶瓷打造爐管等載具，這類陶瓷的高耐熱性與抗高溫氣體腐蝕性，能在數百度甚至更高溫度的工藝環境中穩定工作，保障矽片熱處理質量。
光刻機對精度的要求極高，其精密導軌、定位銷等部件大部分采用氧化鋯陶瓷或氮化矽陶瓷。這類陶瓷的低膨脹係數與高剛性，可減少設備運行時的熱變形與振動，確保光刻圖案的精準轉移。在刻蝕工序中，刻蝕機的反應腔襯裏、氣體噴嘴會選用碳化矽或氧化鋁陶瓷，它們能抵禦刻蝕過程中腐蝕性氣體的侵蝕，避免部件被腐蝕後汙染反應腔，維持刻蝕工藝的穩定性。

         沉積設備的沉積腔托盤、靶材支撐座，常使用氮化鋁或碳化矽陶瓷。這類陶瓷不僅能承受沉積過程中的高溫環境，還具備優異的電絕緣性，可避免電學幹擾影響薄膜沉積質量。離子注入機的離子束導向管、靶台則會采用碳化矽陶瓷，其高硬度與抗高能離子衝擊的特性，能保證離子注入方向的準確性，減少部件損耗。

         在測試封裝環節，測試探針台的探針座、封裝機的模具鑲件，多采用氧化鋁陶瓷或氧化鋯陶瓷，它們的絕緣性與耐磨性可保障測試時的電學穩定性，同時延長封裝模具的使用壽命。
         目前，半導體領域常用的陶瓷種類包括氧化鋁、氮化矽、氮化鋁、碳化矽等，不同種類的陶瓷憑借各自特性，滿足不同半導體設備及工藝的使用需求。

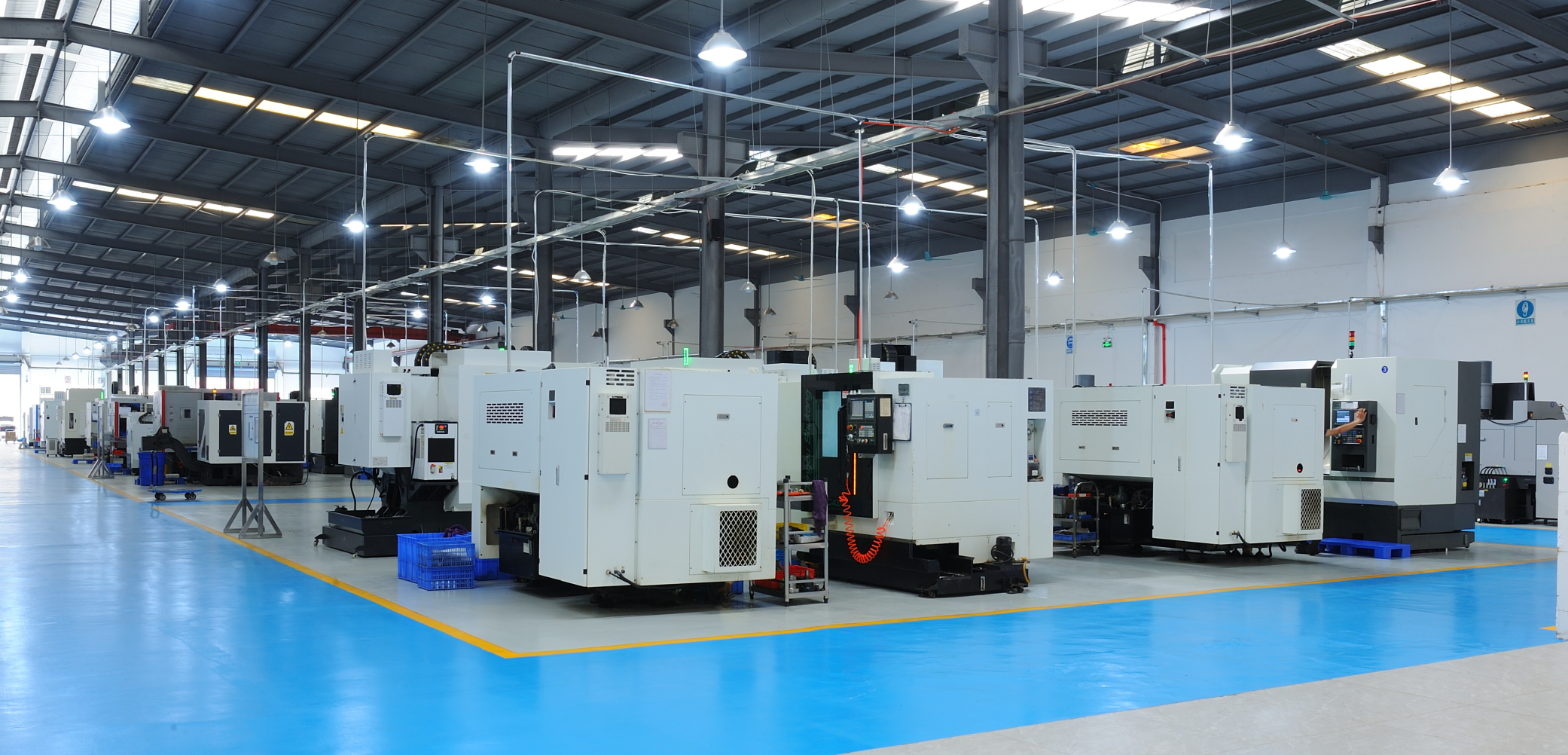

        廣州飛升精密設備有限公司致力於為客戶提供優質的精密陶瓷產品與服務。公司擁有自有工廠，占地麵積7000+平，同時配備 80+台生產與檢測設備，從生產到質量檢測，全方位保障精密陶瓷產品的品質。基於對客戶需求的關注，公司承接精密陶瓷的定製加工業務，無論是矽片拋光機的承載盤、刻蝕機的反應腔襯裏，還是其他半導體設備的專用陶瓷部件，都可根據客戶提供的圖紙進行定製生產。若您有精密陶瓷定製加工需求，歡迎隨時與我們聯係谘詢，17·c18起草视频.27將為您提供專業的解決方案與服務。
